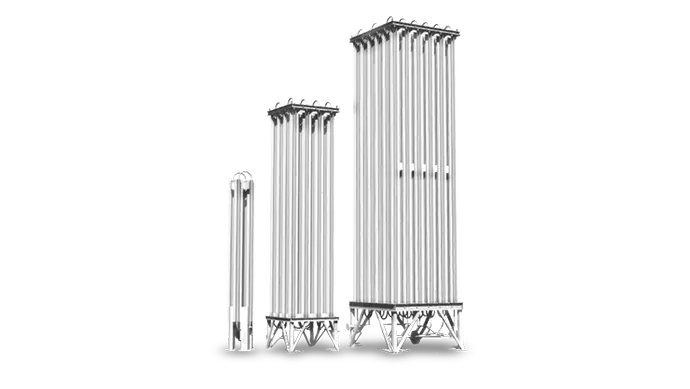

Атмосферные испарители криогенных жидкостей

Оборудование предназначено для газификации продуктов разделения воздуха (кислород / азот / аргон) с последующей выдачей газифицированного продукта в линии потребления заказчика. Скорость газификации (одного газификатора) от 100 до 5000 нм³/ч продукта (азота, кислорода, аргона). Оборудование поставляется в заводской готовности и монтируются на оборудованный фундамент, монтаж трубопроводов выполняется на месте.

Запрос на оборудование Скачать опросный лист

Главная
Продукция
Криогенные установки и оборудование
Оборудование для разделения воздуха
Системы газификации жидкого кислорода, азота, аргона
Атмосферные испарители криогенных жидкостей

Атмосферные испарители криогенных жидкостей

Модель	Номинальная производительность в Нм³/ч						Размеры, см
Модель	Азот	Кислород	Аргон	СПГ	Водород	Гелий	Размеры, см
Испаритель НД-100/4	100	90	110	80	110	145	81 x 56 x 386
Испаритель НД-210/4	210	190	240	170	220	285	122 x 91 x 386
Испаритель НД-310/4	310	290	350	250	330	430	122 x 91 x 541
Испаритель НД-500/4	500	460	570	400	545	715	122 x 152 x 541
Испаритель НД-770/4	770	710	880	620	820	1 075	152 x 182 x 569
Испаритель НД-1000/4	1 000	920	1 140	800	1 090	1 430	191 x 157 x 721
Испаритель НД-1200/4	1 200	1 100	1 370	960	1 310	1 720	191 x 182 x 721
Испаритель НД-1400/4	1 400	1 290	1 600	1 120	1 525	2 005	191 x 236 x 721
Испаритель НД-1600/4	1 600	1 470	1 820	1 280	1 740	2 290	191 x 249 x 721
Испаритель НД-1900/4	1 900	1 750	2 170	1 520	2 030	2 675	249 x 218 x 721
Испаритель НД-2200/4	2 200	2 020	2 510	1 760	2 320	3 055	249 x 249 x 721
Испаритель НД-2500/4	2 500	2 300	2 850	2 000	2 615	3 440	249 x 279 x 721
Испаритель НД-3300/4	3 300	3 040	3 760	2 640	3 485	4 585	256 x 256 x 1051
Испаритель НД-3700/4	3 700	3 400	4 220	2 960	3 920	5 155	256 x 290 x 1052
Испаритель НД-4400/4	4 400	4 050	5 020	3 520	4 645	6 110	256 x 256 x 1356
Испаритель НД-4900/4	4 900	4 510	5 590	3 920	5 225	6 875	256 x 290 x 1356

Модель	Номинальная производительность в Нм³/ч						Размеры, см
Модель	Азот	Кислород	Аргон	СПГ	Водород	Гелий	Размеры, см
Испаритель ВД-100/40	80	70	90	65	90	115	81 x 56 x 386
Испаритель ВД-210/40	160	145	185	130	170	215	122 x 91 x 386
Испаритель ВД-310/40	250	235	280	200	265	350	122 x 91 x 541
Испаритель ВД-500/40	400	370	455	320	435	570	122 x 152 x 541
Испаритель ВД-770/40	620	570	710	500	660	865	152 x 182 x 569
Испаритель ВД-1000/40	800	735	910	640	870	1 145	191 x 157 x 721
Испаритель ВД-1200/40	1 000	920	1 140	800	1 095	1 435	191 x 182 x 721
Испаритель ВД-1400/40	1 100	1 015	1 260	880	1 200	1 575	191 x 236 x 721
Испаритель ВД-1600/40	1 300	1 195	1 480	1 040	1 415	1 860	191 x 249 x 721
Испаритель ВД-1900/40	1 500	1 380	1 715	1 200	1 600	2 110	249 x 218 x 721
Испаритель ВД-2200/40	1 800	1 655	2 055	1 440	1 900	2 500	249 x 249 x 721
Испаритель ВД-2500/40	2 000	1 840	2 280	1 600	2 095	2 750	249 x 279 x 721
Испаритель ВД-3300/40	2 600	2 395	2 960	2 080	2 745	3 610	256 x 256 x 1051
Испаритель ВД-3700/40	2 900	2 665	3 310	2 320	3 070	4 040	256 x 290 x 1052
Испаритель ВД-4400/40	3 500	3 220	3 995	2 800	3 695	4 860	256 x 256 x 1356
Испаритель ВД-4900/40	3 900	3 590	4 450	3 120	4 160	5 470	256 x 290 x 1356
