Установки подготовки биогаза до биометана

Установки позволяют очистить биогаз, полученный из органических отходов, энергетических культур, свалочного газа или из станций очистки сточных вод. После процесса очистки продуктовый газ – биометан чистотой до 99,95% может быть использован для подачи в газотранспортную систему или для использования в качестве топлива для транспортных средств (биоКПГ, биоСПГ)

Установки подготовки биогаза до биометана

Производительность

до 3 000 м³/ч

Чистота биометана

до 99,95%

Выход метана

до 99,95%

Срок поставки

до 8 мес.


Процесс очистки биогаза

Конфигурация системы определяется условиями исходного газа на объекте и требованиями к качеству продуктового газа.
Биогаз, поступающий из метантенка, предварительно сжимается газоодувкой. Большая часть воды удаляется из биогаза путем конденсации в охладителе биогаза. Для удаления сероводорода и других загрязнителей обычно используются угольные колонны. Газокомпрессорная станция обеспечивает требуемое давление для процесса мембранного газоразделения. До 80% тепла, вырабатываемого компрессором, может быть рекуперировано и использовано для снижения общих затрат на электроэнергию. Сжатый биогаз поступает на стадию предварительной очистки мембранной установки, включающей дополнительный охладитель, теплообменник и коалесцирующий фильтр. Исходный газ распределяется по мембранным сосудам через коллектор. Газ проходит через полое волокно, где быстро проникающие компоненты, такие как CO2 и вода, проникают в наружную часть мембранного модуля. Остаточный поток с первой мембранной ступени поступает на дальнейшее разделение на следующую мембранную ступень и далее выходит из установки в виде очищенного биометана.

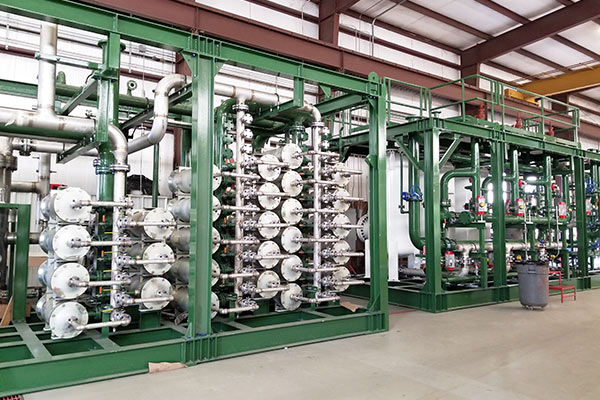

Внешний вид продукции

Система очистки биогаза до биометана

НПК «Грасис» предлагает комплексные системы, включающие в себя все оборудование для очистки газа: с выхода с метантенка или полигона до подачи в газотранспортную сеть. Система включает в себя оборудование для удаления сероводорода, летучих органических соединений/силоксана, азота, кислорода, а также все элементы управления, контрольно-измерительные приборы и трубопровод. «Грасис» проектирует и изготавливает установки с оптимальным балансом между углеродоемкостью и операционной эффективностью.

Предлагаются установки в различных вариантах исполнения: на раме, на скиде, в контейнере. НПК «Грасис» осуществляет разработку каждой системы по индивидуальному заказу в соответствии с потребностями Заказчика.

Варианты исполнения продукции

На раме

Свободное размещение оборудования, а также исполнение на раме или платформе.

На скиде

Исполнение на скиде, позволяющее осуществить быстрый монтаж и запуск системы.

Блочно-модульное (мобильное)

Исполнение в блок-боксе или морском контейнере. Эксплуатация в различных климатических зонах
Тех. характеристики

Производительность, м³/ч до 3 000

Чистота биометана, %до 99,95

Выход метана, %до 99,95

Преимущества

Преимущества систем подготовки биогаза производства НПК «Грасис»:

  • Подготовка биогаза до биометана, соответствующего требованиям СТО Газпром 089-2010 для подачи в газотранспортную систему или до требований Заказчикаv
  • Надежность в эксплуатации и отказоустойчивость (отработанные конструкторские решения)
  • Быстрая установка и возможность увеличения производительности (модульный принцип)
  • Простое управление и автоматизация установки
  • Быстрый запуск системы
  • Срок поставки менее 8 месяцев
  • Долгий срок службы установки
  • Низкие эксплуатационные расходы

Компетенции НПК «Грасис» в подготовке биогаза до биометана

НПК «Грасис» позволяют осуществлять комплексную реализацию проекта, включая этапы:

  • Моделирование процесса
  • Разработка базовых проектов установок
  • Детальный инжиниринг установок (включая использование нестандартного, нетипового оборудования)
  • Изготовление и монтаж оборудования
  • Выполнение пусконаладочных работ
  • Ввод оборудования в эксплуатацию
  • Обучение клиента
  • Послепродажное обслуживание

Схема работы с НПК «Грасис»

1

Отправляете запрос с сайта или связываетесь с нашим специалистом по телефону

2

Эксперт компании «Грасис» беседует с Вами и выясняет ваши потребности

3

Вы заполняете опросный лист с необходимыми параметрами оборудования

4

Наш эксперт готовит предложение с наиболее эффективными решениями Вашей задачи. Заключаем договор

5

Осуществляем проектирование, конструирование, производим оборудование, тестируем, выводим на рабочий режим и пр.

6

Отгружаем оборудование в место эксплуатации. Предоставляем комплект документов

7

Осуществляем пуско-наладочные работы и запускаем оборудование в эксплуатацию

8

Выполняем послепродажное обслуживание для обеспечения эффективности и надежности оборудования (опционально)

Преимущества работы с НПК «Грасис»

Высокотехнологичное российское производство

Выполнение программ импортозамещения

Опыт реализации более 1300 проектов за 20 лет

Изготовление оборудования любого масштаба и уровня сложности

Выполнение проектов «под ключ» (ЕРС-контракты)

Оперативная техническая поддержка
