Газовые компрессорные станции

Газовые компрессорные станции различного назначения, отличающиеся компактными габаритами, низким уровнем шума и обладающие высокими эксплуатационными характеристиками. Возможна комплектация станций по компримированию газа газоразделительным оборудованием. Поставляются в виде полностью укомплектованного блок-модуля в полной заводской готовности.

Производительность

до 1 000 000 м³/ч

Давление

до 40 МПа

Выход на режим

до 10 мин

Условия эксплуатации

от - 50 до + 40 С°


Для решения актуальных задач по компримированию природного и попутного нефтяного газа для дальнейшей закачки газа в пласт и утилизации НПК «Грасис» предлагает газовые компрессорные станции специального назначения. Компрессорные станции (БКС) производства «Грасис» могут использоваться также и для других методов утилизации ПНГ — подготовки топливного газа для ГТЭС или котельных установок.

Станция БКС поставляется в виде полностью укомплектованного и смонтированного блок-модуля в полной заводской готовности, с комплексом средств и систем контроля и управления ТП, пожарной, газовой сигнализации и системой громкоговорящей связи.

Возможна комплектация компрессорной станции по компримированию газа газоразделительным оборудованием, предназначенным для разделения (концентрирования) других газовых смесей, включая водород- и углеводородсодержащие.

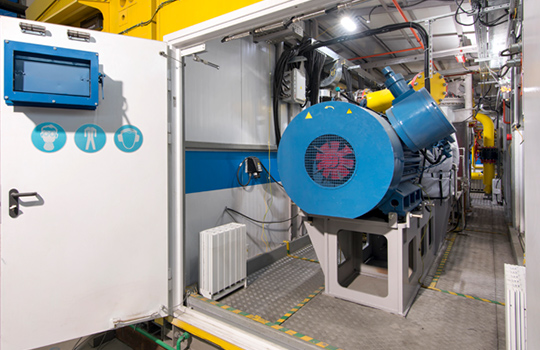

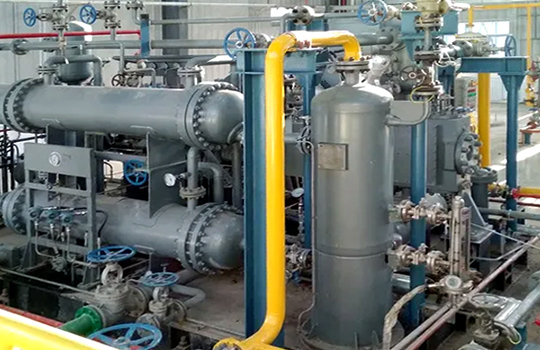

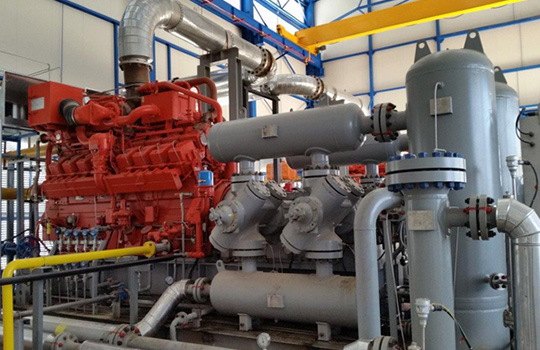

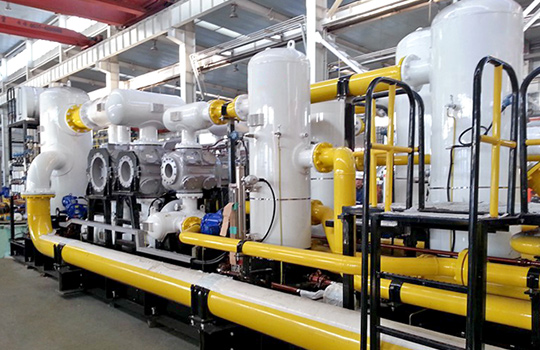

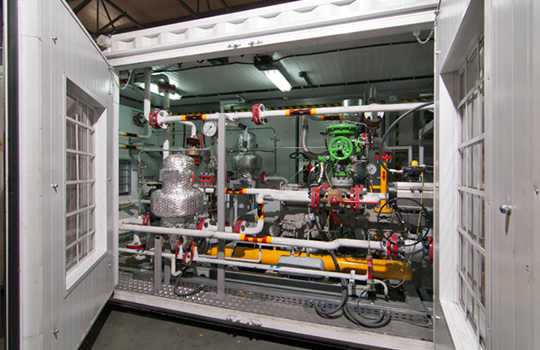

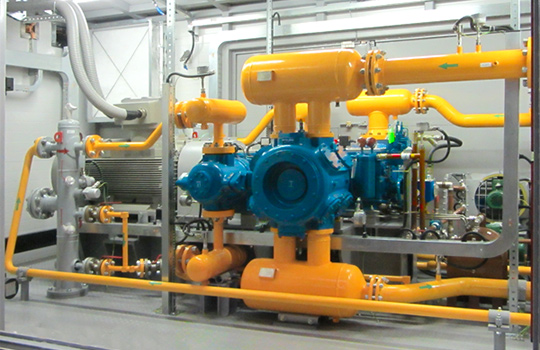

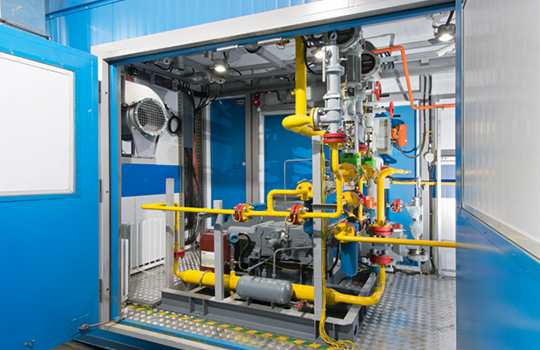

Внешний вид продукции

Типовой состав газовой блочной компрессорной станции

Система очистки/подготовки газа на входе в компрессор

  • Фильтр газовый (грубой очистки)
  • Фильтр-сепаратор (тонкая очистка, отделение жидкости)
  • Регулятор давления газа (при необходимости)

Компрессор

  • Винтовые (маслонаполненные, безмасляные)
  • Поршневые (маслосмазываемые, безмасляные)
  • Центробежные (безмасляные) и других типов по требованию Заказчика

Приводной двигатель

  • электрический (с частотным преобразователем при необходимости)
  • дизельный
  • газовый

Теплообменное оборудование

  • Охлаждение входного газа (при необходимости)
  • Охлаждение между ступенями сжатия
  • Концевое охлаждение (при необходимости)
  • Охлаждение масла и вспомогательных жидкостей

Дожимной компрессор (опционально)

Позволяет увеличить давление компрессора предварительного сжатия.

Вспомогательное оборудование газовой блочной компрессорной станции

Система отопления

Электрическое

Охранная и пожарная сигнализация

Наружное и внутреннее аварийное освещение

Включает: рабочее освещение, аварийное освещение, эвакуационное, наружное и ремонтное.

Светодиодное освещение:

  • Рабочая, аварийная система светодиодного энергосберегающего освещения;
  • Время работы аварийного освещения не менее 2-х часов;
  • Наружное освещение со светодиодными светильники с IP не менее 54.

Система пожаротушения (опционально)

  • Порошковое
  • Газовое

Варианты исполнения продукции

Стационарное исполнение

Свободное размещение оборудования, а также исполнение на раме или платформе.

Блочно-модульное (мобильное)

Исполнение в блок-боксе или морском контейнере. Эксплуатация в различных климатических зонах.

Быстровозводимое здание

Модульное каркасное здание, с использованием ЛСТК и сэндвич-панелей.
Тех. характеристики

Производительность, м³/ч до 1 000 000

Давление, МПадо 40

Установленная мощность, кВтдо 30 000

Условия эксплуатации, °Сот -50 до +40

Общее описание

В соответствии с технологией и требуемыми параметрами газа компрессорные станции могут быть изготовлены на базе различных типов компрессоров: поршневых, винтовых, жидкостно-кольцевых, роторно-пластинчатых, центробежных и др. (GE, Corken, Bauer, Rotorcomp, Howden, Ro-Flo и других) с использованием газовых, дизельных или электрических двигателей.

Возможна комплектация станций по компримированию газа газоразделительным оборудованием, предназначенным для разделения (концентрирования) газовых смесей, включая углеводородсодержащие.

НПК «Грасис» осуществляет поставку газовых компрессорных станций различного назначения:

  • Транспорт природного или попутного нефтяного газа;
  • Подготовка попутного нефтяного газа;
  • Сжатие природного, попутного нефтяного газа, а также промежуточных технологических потоков в установках газоподготовки и газопереработки;
  • Закачка газа в пласт и подземные хранилища;
  • Сжатие газов при газлифтной добыче нефти;
  • Утилизация попутного нефтяного газа;
  • Утилизация факельных газов.
Система управления и контроля

Современная интеллектуальная система контроля и управления GRASYS Intelligent Control-8

Современная высокоинтеллектуальная система контроля и управления GRASYS Intelligent Control-8 гарантирует максимально возможный легкий и удобный контроль над работой азотной установки ГРАСИС.

Система контроля и управления GRASYS Intelligent Control-8 обеспечивает:

  • Полный контроль работы всех систем установки
  • Возможность ручного, автоматического и удаленного управления
  • Возможность интеграции системы управления установки в общезаводскую систему управления
  • Наличие аварийных блокировок в случае выхода основных технологических параметров за допустимые пределы
  • Переход установки в режим ожидания при отсутствии потребления азота
  • Широкий набор дополнительных опций, включая возможность контролировать параметры установки через Интернет
  • Архивирование основных технических параметров установки

Панель управления имеет активный ЖК-дисплей и «горячие» кнопки для быстрого доступа к наиболее важным функциям.

Преимущества газовых компрессорных станций «Грасис»

  • Сжатые сроки поставки и монтажа на объекте
  • Блочно-модульная конструкция, позволяющая производить быстрый монтаж-демонтаж и модернизацию станции
  • Простота конструкции
  • Комплексность исполнения
  • Возможность реализации проекта «под ключ», включая все необходимые стадии работ и согласований
  • Полный комплекс сервисных услуг на гарантийный и постгарантийный период, выполняемый собственной сервисной службой
  • Полная автоматизация благодаря использованию современной высокоинтеллектуальной системы контроля и управления GRASYS Intelligent Control-8
  • Предоставление полного пакета эксплуатационной и разрешительной документации

Удобство для проектных организаций

  • Разработка технологических схем
  • Проведение расчетов: анализ пульсации газа (акустический анализ), анализ вибрации, анализ крутильных колебаний, газодинамический расчет трубопроводов и пр.
  • Проектирование и разработка документации (конструкторской, эксплуатационной и т.д.)
  • Разработка алгоритмов работы установки
  • Разработка системы контроля и управления

Удобство в эксплуатации

  • Конструкция блок-боксов обеспечивает свободный доступ для обслуживания станции (оборудованы распашными воротами, ширина проходов достаточная для проведения работ).
  • В основе конструкции компрессорных станций заложен принцип минимизации необходимости человеческого вмешательства в работу станции. Не требуется постоянное присутствие персонала.
  • Оборудование требует минимум технического обслуживания (стандартное обслуживание, рекомендованное производителями основного технологического оборудования).

Схема работы с НПК «Грасис»

1

Отправляете запрос с сайта или связываетесь с нашим специалистом по телефону

2

Эксперт компании «Грасис» беседует с Вами и выясняет ваши потребности

3

Вы заполняете опросный лист с необходимыми параметрами оборудования

4

Наш эксперт готовит предложение с наиболее эффективными решениями Вашей задачи. Заключаем договор

5

Осуществляем проектирование, конструирование, производим оборудование, тестируем, выводим на рабочий режим и пр.

6

Отгружаем оборудование в место эксплуатации. Предоставляем комплект документов

7

Осуществляем пуско-наладочные работы и запускаем оборудование в эксплуатацию

8

Выполняем послепродажное обслуживание для обеспечения эффективности и надежности оборудования (опционально)

Преимущества работы с НПК «Грасис»

Высокотехнологичное российское производство

Выполнение программ импортозамещения

Опыт реализации более 1300 проектов за 20 лет

Изготовление оборудования любого масштаба и уровня сложности

Выполнение проектов «под ключ» (ЕРС-контракты)

Оперативная техническая поддержка
