Установки осушки газа (УОГ)

Запрос на оборудование

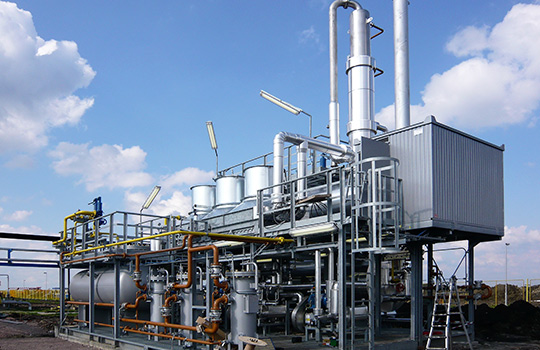

Установки гликолевой осушки газа
Установки гликолевой осушки газа

Традиционная технология неглубокой осушки газа для транспортировки или использования в качестве топливного газа (ТТР по воде от -10° до -30°С).

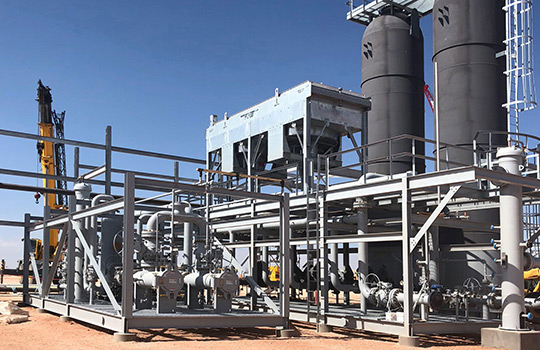

Адсорбционные установки осушки газа
Адсорбционные установки осушки газа

Традиционная технология глубокой осушки газа методами КЦА и TSA (ТТР по воде от -40° до -100°С).

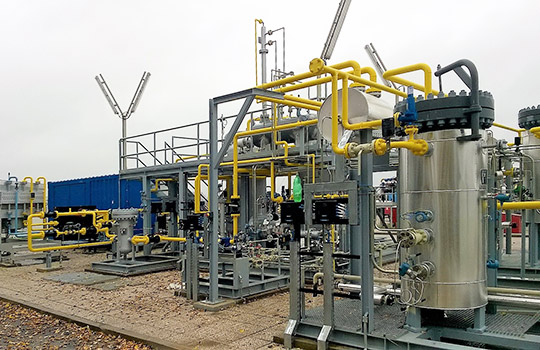

Установки низкотемпературной сепарации (НТС)
Установки низкотемпературной сепарации (НТС)

Технология подготовки газа к транспортировке: извлечение из газа газового конденстата и снижение ТТР.

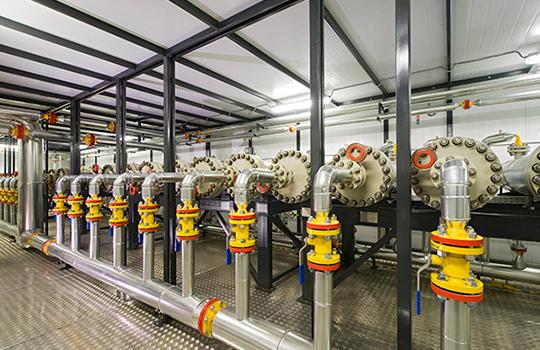

Мембранные установки осушки газа
Мембранные установки осушки газа

Одновременное снижение ТТР по воде и углеводородам в рамках одного технологического цикла.

Технологии осушки газа по воде и углеводородам

Параметр Поглотительная осушка расходуемыми сорбентами Адсорбционная осушка с термической регенерацией адсорбента Гликолевая осушка Низкотемпературная сепарация Низкотемпературная конденсация Осушка газа мембранными методами
Область
применения
Малые установки (до 50 кг H2O в сутки) осушки углеводородных газов от воды Малые и средние установки (до 50 тонн жидкости в сутки) осушки углеводородных газов от воды и углеводородов Полный диапазон расходов при осушке газов от воды Полный диапазон расходов при осушке газов от воды и углеводородов Полный диапазон расходов при осушке газов от воды и углеводородов Малые и средние (до 50 тонн жидкости в сутки) установки осушки газов от воды и углеводородов
Базовые
технические
характеристики
процесса
Нет существенных ограничений по давлению процесса. Содержание воды в осушаемом газе — обычно не выше 5 г/м3 Давление процесса обычно не ниже 0,6 МПа Снижение ТТР по воде возможно до минус 70 0С и ниже, снижение ТТР по углеводородам реализуется менее эффективно Давление процесса обычно не ниже 0,6 МПа Снижение ТТР по воде до минус 20 0С и ниже Для захолаживания газа используется перепад давления. Давление осушаемого газа выше 3,0 МПа. Захолаживание и снижение ТТР по воде и углеводородам до минус 20 0С (в отдельных случаях ниже) Для захолаживания газа используется внешний источник холода. Нет ограничений по давлению процесса. Захолаживание и снижение ТТР по воде и углеводородам до минус 20 0С (в отдельных случаях ниже) Давление процесса до 10,0 МПа Снижение ТТР по воде до минус 20 0С, по углеводородам — до минус 10 0С (в отдельных случаях ниже)
Технические
преимущества
Простота аппаратурного оформления процесса и его высокая надежность Малые потери давления на установке Высокая эффективность осушки по воде, попутно могут быть частично удалены H2S, CO2. Отсутствие непрерывного расходования адсорбента Малые потери давления на установке. Незначительные потери абсорбента, отсутствие жидких стоков Одновременно производится подготовка по ТТР воды и ТТР углеводородов. Простота оборудования и процесса, минимальные энергозатраты Одновременно производится подготовка по ТТР воды и ТТР углеводородов. Возможность работы на низких давлениях и «тяжелых» составах осушаемого газа Простота конструкции, компактность, отсутствие расходных реагентов, простота эксплуатации. Дополнительно в подготовленном газе снижено содержание меркаптанов и кислых газов
Недостатки Осушка только по воде. Необходимость периодической замены адсорбентов и утилизации значительных количеств отработанных реагентов Необходимость организации контура термической регенерации сорбентов, значительные энергозатраты. При наличии H2S — необходимо утилизировать газ регенерации. Невозможность обеспечения требуемой ТТР по углеводородам на «тяжелых» составах ПНГ. Неэффективность работы на низких давлениях газа Не производится подготовка по ТТР углеводородов. Высокие энергозатраты на регенерацию гликолевого раствора. Эффективность осушки падает при снижении давления процесса. Необходимость высокого перепада давления на установке. Необходимость постоянного добавления в газ ингибитора гидратообразования. Выход из технологического режима по мере снижения устьевого давления газа. Неприменимость на низких давлениях. Необходимость внешнего источника холода и значительные энергозатраты на его генерацию. Необходимость постоянного добавления в газ ингибитора гидратообразования. Необходимость утилизации потока газа низкого давления, обогащенного водой, тяжелыми углеводородами, сероводородом и другими удаляемыми компонентами. Низкая эффективность работы на давлениях менее 0,8 МПа

Примечание: ТТР — температура точки росы (температура, при снижении до которой в газе начинает выпадать водный или углеводородный конденсат)

Схема работы с НПК «Грасис»

1

Отправляете запрос с сайта или связываетесь с нашим специалистом по телефону

2

Эксперт компании «Грасис» беседует с Вами и выясняет ваши потребности

3

Вы заполняете опросный лист с необходимыми параметрами оборудования

4

Наш эксперт готовит предложение с наиболее эффективными решениями Вашей задачи. Заключаем договор

5

Осуществляем проектирование, конструирование, производим оборудование, тестируем, выводим на рабочий режим и пр.

6

Отгружаем оборудование в место эксплуатации. Предоставляем комплект документов

7

Осуществляем пуско-наладочные работы и запускаем оборудование в эксплуатацию

8

Выполняем послепродажное обслуживание для обеспечения эффективности и надежности оборудования (опционально)

Преимущества работы с НПК «Грасис»

Высокотехнологичное российское производство

Выполнение программ импортозамещения

Опыт реализации более 1600 проектов за 20 лет

Изготовление оборудования любого масштаба и уровня сложности

Выполнение проектов «под ключ» (ЕРС-контракты)

Оперативная техническая поддержка
