Мобильные мембранные азотные станции

Мембранные азотные станции «Грасис» — наиболее надежное и качественное оборудование среди существующего сегодня на рынке, благодаря уникальному накопленному опыту собственной разработки оборудования, непрерывного улучшения качества и технологии производства.

Выбирая оборудование «Грасис», вы получаете надежные и долговечные комплексы по производству азота.

Специально разработанные и производимые для работы в полевых условиях мобильные установки представляют собой автономные системы по получению азота из атмосферного воздуха, смонтированные в контейнере.

Узнать более подробно о выполненных проектах компании

Мобильные азотные станции Мобильные азотные станции Мобильные азотные станции Мобильные азотные станции Мембранная мобильная азотная станция на месте эксплуатации Мембранная мобильная азотная станция (вид изнутри) Мембранная мобильная азотная станция на шасси Мобильные азотные станции Мобильные азотные станции
ПреимуществаОбщее описаниеТехнические характеристикиСистема управленияПрименениеБуклетыДокументация

Преимущества мембранных азотных станций «Грасис»

  • Исключительная надежность и высокое качество сборки, благодаря обширному опыту производства
  • Совершенная конструкция мембранных модулей
  • Современная интеллектуальная система управления GRASYS Intellegent Control-7
  • Использование высокоэффективных мембран последнего поколения
  • Использование комплектующих ведущих мировых производителей
  • Минимальное время на приведение в рабочее положение и запуск периодически использующихся комплексов (быстрый запуск после простоя при отключенном отоплении обеспечивается за счет ускоренного прогрева оборудования)
  • Стандартный контейнер в полной заводской готовности
  • Обеспечение комфортных условий работы персонала во время регламентных работ, удобное обслуживание в любое время года и при любых погодных условиях, наличие мест хранения для инструментов, ЗИП, ПГС (запасные части и принадлежности, поверочная газовая смесь) и т. д.
  • Пыле- и влагозащищенность оборудования, исключение образования конденсата
  • Пожарная безопасность, защита от вандальных действий
  • Возможность транспортировки всеми наземными и водными видами транспорта
  • Длительная бесперебойная эксплуатация
  • Энергоэффективность
  • Малый вес и габариты
  • Низкая стоимость получаемого азота
  • Низкие эксплуатационные затраты
  • Большой ресурс работы

Общее описание

Конструктивно азотная установка представляет собой автономную систему, состоящую из газоразделительного блока и компрессора, смонтированную на шасси или носимой основе. Оборудование станции закрыто металлическим кузовом. Одним из основных элементов комплекса, во многом определяющим надежность и долговечность его работы, является газоразделительный блок на основе половолоконной мембранной технологии.

Компания «Грасис» производит блоки по разделению воздушной смеси, используя самые передовые научные достижения, связанные с мембранным разделением газов. Ключевым достоинством подобных систем генерации азота «Грасис», которые используются на станциях, является их высокая надежность, неприхотливость в работе и простота в обслуживании.

Установки МВА рекомендованы Госгортехнадзором при бурении, освоении, ремонте и эксплуатации газовых и нефтяных скважин, вскрытии продуктовых пластов, ремонте и эксплуатации трубопроводов и резервуаров. Передвижные азотные компрессорные комплексы предназначены для получения из атмосферного воздуха инертной газовой смеси на основе азота c процентным содержанием кислорода не более 10% при давлении смеси от 20 МПа.

В состав станции входит компрессор с дизельным или электрическим приводом, блок подготовки воздуха, газоразделительный блок и система контроля и управления GRASYS intelligent Control 7. Мембранные модули «Грасис», входящие в состав газоразделительного блока не требуют особых условий транспортировки, хранения и эксплуатации, даже после нахождения в условиях низких температур. Это упрощает эксплуатацию и повышает надежность работы оборудования.

Азотная установка «Грасис» имеет массу преимуществ и поставляется в стандартном 20- или 40-футовом контейнере в полной заводской готовности. По желанию заказчика станция может быть выполнена на прицепе, салазках или в самоходном варианте.

Использование в составе азотных установок «Грасис» компрессорного оборудования, КИПиА ведущих производителей Европы и США, современной высокоинтеллектуальной системы контроля и управления, совершенное конструктивное исполнение мембранного газоразделительного блока обеспечивают исключительную надежность, гарантированное получение заданных технических характеристик и удобство обслуживания. Срок эксплуатации азотной станции более 20 лет.

Общие технические характеристики мобильных азотных станций

Наименование параметра Значение
Параметры азота на выходе из установки
  • чистота азота, %
90—99,9
  • объемный выход газовой смеси, м³/ч*
5—5 000
  • давление, атм
5—350
  • точка росы, °С
−40…−60
Температура окружающей среды
  • во время работы, °С
−50…+40
  • во время хранения, °С
−60…+50
Время выхода на рабочий режим не более, мин 10
Ресурс работы мембранных модулей, тыс. часов 150—180

* Производительность приведена к стандартным условиям (t = 20 °C, P = 1 атм)

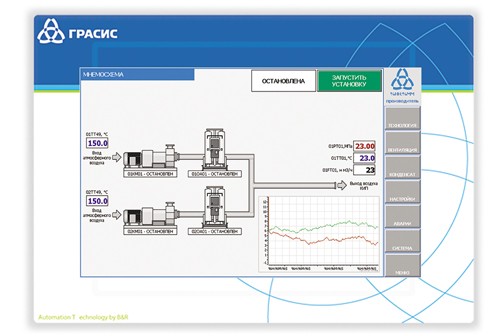

Современная интеллектуальная система контроля и управления GRASYS Intelligent Control-7

Современная высокоинтеллектуальная система контроля и управления GRASYS Intelligent Control-7Современная высокоинтеллектуальная система контроля и управления GRASYS Intelligent Control-7 гарантирует максимально возможный легкий и удобный контроль над работой азотной станции ГРАСИС.

Система контроля и управления GRASYS Intelligent Control-7 обеспечивает:

  • Полный контроль работы всех систем азотной станции
  • Возможность ручного, автоматического и удалённого управления
  • Возможность интеграции системы управления установки в общезаводскую систему управления
  • Наличие аварийных блокировок в случае выхода основных технологических параметров за допустимые пределы
  • Переход установки в режим ожидания при отсутствии потребления азота
  • Широкий набор дополнительных опций, включая возможность контролировать параметры установки через Интернет
  • Архивирование основных технических параметров оборудования
  • Панель управления имеет активный ЖК-дисплей и «горячие» кнопки для быстрого доступа к наиболее важным функциям

Применение мембранных азотных станций «Грасис»

  • Создание инертной среды в различных технологических процессах на удаленных объектах
  • Обеспечение взрыво- и пожаробезопасности в различных технологических процессах на удаленных объектах
  • Испытание и продувка трубопроводов и оборудования
  • Очистка технологических емкостей
  • Предотвращение окислительных процессов
  • Азотное пожаротушение
  • Регенерация катализаторов в технологических процессах
  • Упаковка продукции в азотной среде

Мембранные азотные станции Грасис предназначены для получения до 3000 м³/ч азота при чистоте до 99.9%.

Мембранная система включает в себя компрессор с дизельным или электрическим приводом, блок подготовки воздуха, газоразделительный блок и систему управления. Использование в составе азотных станций компрессорного оборудования, КИПиА ведущих производителей Европы и США, современной высокоинтеллектуальной системы управления, мембранного газоразделительного блока «Грасис» совершенного конструктивного исполнения обеспечивает исключительную надежность азотной станции, гарантированное получение заданных технических характеристик и удобство обслуживания.

Производимые НПК «Грасис» мембранные установки — настоящий технологический прорыв в области производства высокопроизводительных, простых в управлении и исключительно надежных мобильных систем получения азота из воздуха. Основное технологическое и вспомогательное оборудование азотных станций смонтировано внутри блок-боксов, которые разработаны для эксплуатации в различных климатических зонах согласно требованиям ГОСТ 15150–69 и оснащены автоматическими системами приточно-вытяжной вентиляции, обогрева, пожаротушения, охранной и пожарной сигнализации, наружного, внутреннего и аварийного освещения. Азотную станцию можно заказать в стационарном исполнении, на прицепе или шасси автомобиля.

Блок-боксы мобильных установок «Грасис» изготавливаются на базе морских 40-ка или 20-ти футовых контейнеров, а также могут быть изготовлены в блок-модулях требуемого размера и конфигурации. Внутри контейнер утепляется трехслойными сэндвич-панелями заводского изготовления толщиной 50–100 мм, соответствующими группе горючести НГ в соответствии с ГОСТ 30244, в зависимости от условий эксплуатации.

Система управления Intelligent Control-7 обеспечивает полный контроль работы станции, возможность ручного, автоматического и дистанционного управления станцией, мониторинг технологических параметров с их архивированием. Дополнительно СКУ может комплектоваться системой удаленного мониторинга, ведущей запись и периодическую передачу в сервисный центр «Грасис» реестра об отклонениях технологического процесса от нормы и обеспечивающей удаленную диагностику.

Азотные мобильные станции «Грасис» в блок-контейнерном исполнении специально адаптированы для использования в суровых условиях Сибири и Крайнего Севера. При проектировании станций учитывались пожелания эксплуатирующих подразделений ОАО «Газпром» и ОАО «Роснефть», и других компаний.

Инженерные системы азотных станций НПК «Грасис» соответствуют требованиям, предъявляемым к автономно работающим объектам (без обслуживающего персонала).
